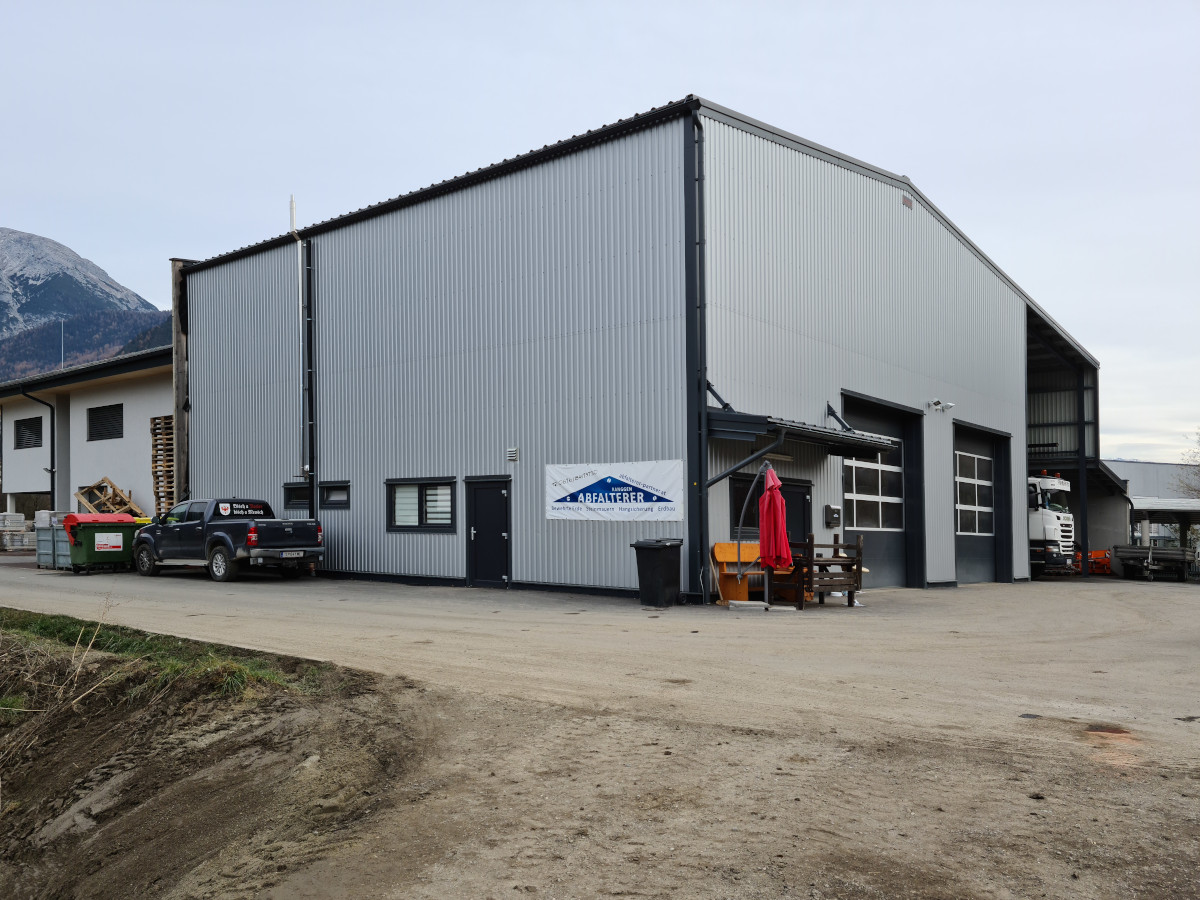

Ein kostenloses Angebot erhalten BPE 18 Unser Volumen-Klassiker im klassischen Holzplatten-Look. Borga BPE 18 wird für die Wandverkleidung unterschiedlichster Gebäude verwendet. Dank seiner optimierten Deckbreite gehört dieses Profil zu unseren kostengünstigsten Lösungen. Die asymmetrische Form mit breiter Rippe oben und schmaler Nut unten gibt der Fassade eine zeitlos klassische Optik. Das Profil kann horizontal oder vertikal montiert werden und eignet sich bestens für kleine wie für große Flächen. Der Stahlkern ist passiviert und mit einer Grundierung und Lackierung ausgestattet, verfügbar in Polyester P30 MATT oder unserer Premium-Reihe Metallic Colofer® City Lights. Verfügbare Dicken: 0,5 mm / 0,6 mm Datenblätter PROFILDATEN BPE 18 Nenndicke tnom mm 0,5 0,6 Dicke für die Berechnung tber mm 0,441 0,538 Masse m kg/m2 4,3 5,1 Streckgrenze fty N/mm2 250 250 Höhe mm 18 18 Deckbreite mm 1080 1080 Mindestlänge mm 500 500 Max. Länge mm 9000 10000 Auflagerreaktion, Endlager Rd kN/m 3,45 5,06 Auflagerreaktion, 50 mm Auflagerweite Rd kN/m 11,80 16,98 Auflagerreaktion, 100 mm Auflagerweite Rd kN/m 15,50 22,12 Schub-/Knickfähigkeit, Flansch Vf kN/m 15,9 28,8 Schub-/Knickfähigkeit, Rippe Vw kN/m 63,7 77,7 Schub-/Knickfähigkeit, gesamt L2Vgd kN/m 19,7 26,6 Drehmoment, positive Druckeinwirkung Md kNm/m 0,434 0,578 Trägheitsmoment, positive Druckeinwirkung Idef mm4/mm 16,1 21,0 Moment, negative Druckeinwirkung Md kNm/m 0,478 0,630 Trägheitsmoment, negative Druckeinwirkung Idef mm4/mm 23,4 30,4 Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, 2-Feld, Dachneigung <14°, befestigt m 0,41 0,50 Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, >2-Feld, Dachneigung <14°, befestigt m 0,48 0,60 Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, 2-Feld, Dachneigung <14°, nicht befestigt m 0,33 0,41 Profildatenberechnung gemäß Eurocode. Gedruckte Farben können von den tatsächlichen Farben auf den Blättern unterscheiden. Bitte fragen Sie nach Stahlprobe. Farbkarte Standard Colors Weiß (RAL 9003) Hellgrau (RAL 7035) Silber (RAL 9006) Graphit (087) Schwarz (RAL 9005) Beige (RAL 1015) Gelb (RAL 1002) Resedagrün (RAL 6011) Grün (RAL 6020) Hellblau (RAL 5015) Blau (RAL 5010) Ziegelrot (RAL 8004) Rot (RAL 3011) Cherry (RAL 3009) Braun (RAL 8017) Download Farbtabelle Standard Referenzhallen mit BPE 18 Reithalle, Eisengraberamt Produktionshalle in Schweden Hangar für Flugzeuge in Tschechien Tomas Brezovsky Verkaufsleiter +43 664 358 11 74 [email protected]
